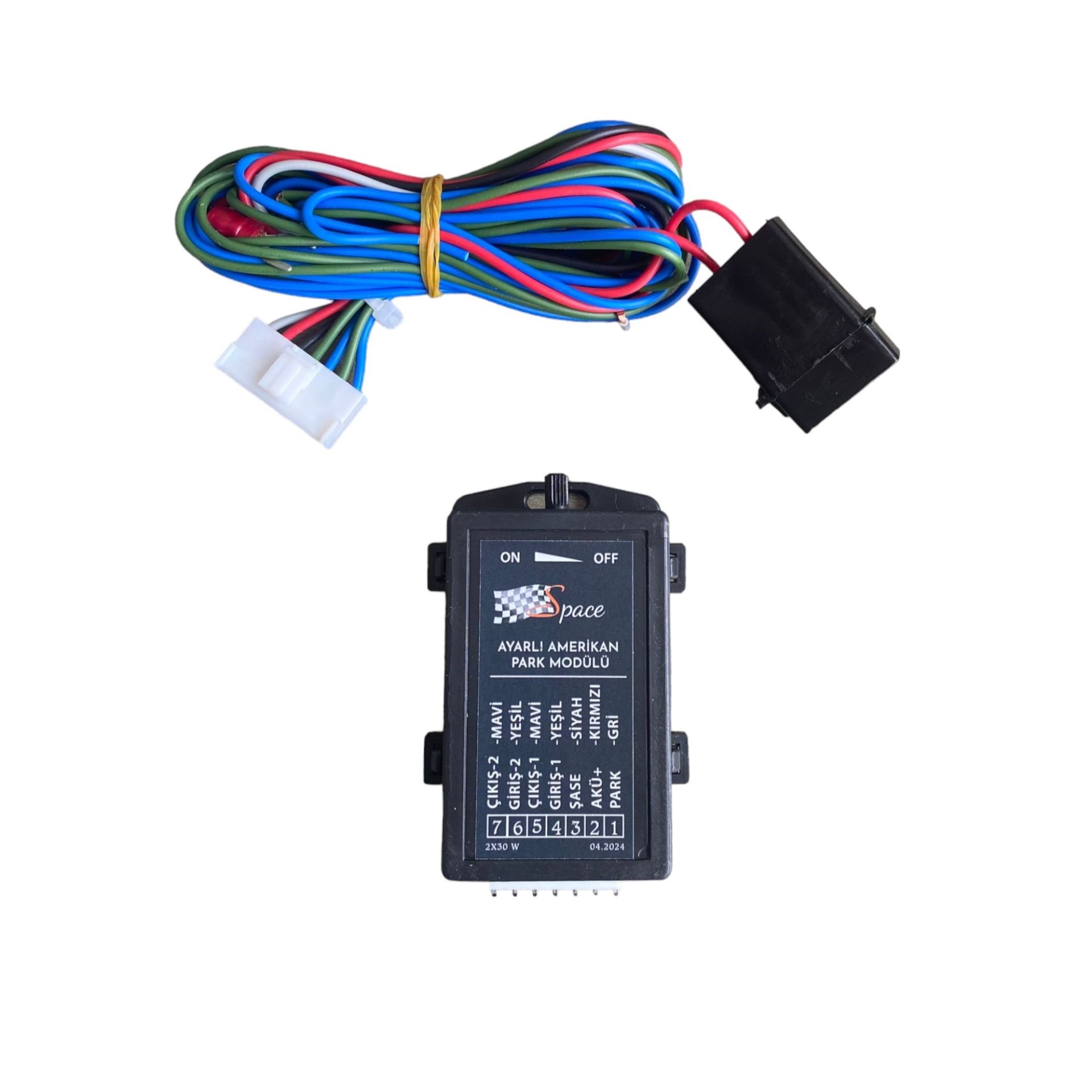

Ayarlı amerikan park modülü / LAYE05

Canbus sistem – Arıza lambası yakmaz

Çalışma Prensibi

Modül üzerinde anahtar açık konumda aracınızın ön sinyal lambalarında % 0 - % 80 arasında ayarlayabilirsiniz.

Kablo Bağlantıları

Kırmızı : Akü + ucuna bağlanır.

Kahverengi : Park lambası + ucuna kablo sıyrılarak bağlanır.

Mavi : Sağ ön sinyal lambası + ucu kesilerek tesisat ucuna bağlanır.

Sarı : Sağ ön sinyal lambası kesilen ucun lamba tarafına bağlanır.

Sarı : Sol ön sinyal lambası kesilen ucun lamba tarafına bağlanır.

Mavi : Sol ön sinyal lambası + ucu kesilerek tesisat ucuna bağlanır.

Siyah : Akü – ucuna bağlanır.

Önemli : Oto elektriği hakkında bilgi sahibi değilseniz lütfen uzmandan teknik yardım alınız.

Modül kutusunu sıvı temasından uzak duracak şekilde montaj yapınız.

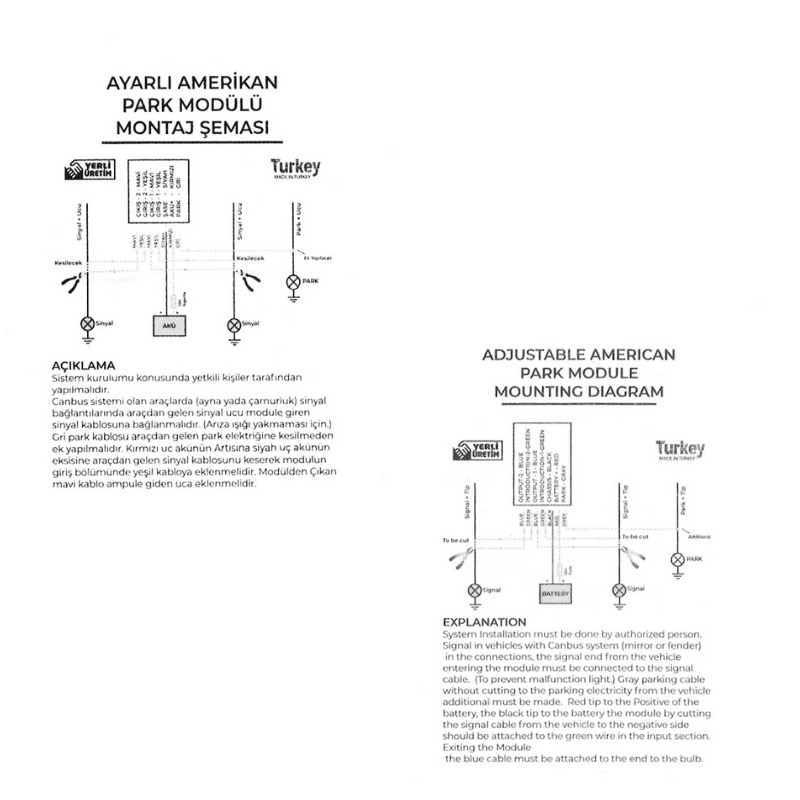

Not : Kurulum şemasına göre montaj yapınız.

Hatalı montaj sonucu arızalanan ürünlerde cihazın iadesi bulunmamaktadır.
